Резервуар стальной РГСД-18 м3

Резервуар стальной РГСД-18 м3 двустенный для топлива и нефтепродуктов от Завода РиНМ

Резервуар стальной РГСД-18 м³ – двустенная горизонтальная емкость для хранения жидкостей. Конструкции изготовлены в соответствии с требованиями промышленной безопасности. Цельносварные емкости с двумя стенками намного надежнее одностенных аналогов. По согласованию сосуды оснащаются необходимым насосным оборудованием, приборами КИПиА.

В зависимости от места установки резервуар РГСД вместимостью 18 м³ поставляется в двух исполнениях:

• РГСДп с увеличенной горловиной для подземной установки;
• РГСДн со смотровой огороженной площадкой и лестницей.

Комплектация цилиндрической емкости, форма торцов оговариваются при оформлении заказа. Она зависит от индивидуальных условий эксплуатации, вида закачиваемой жидкости. В базовый комплект поставки горизонтальных резервуаров входят основные элементы: сам сосуд, опоры, трубная обвязка, патрубки, запорная и регулирующая трубная арматура для приемки и слива хранимых продукта, лестницы и площадки обслуживания с ограждениями.

Назначение резервуара РГСД вместимостью 18 м³

Емкости используются в качестве накопителя хранилища запасов:

• топлива (бензина, дизтоплива, сжиженного газа);
• технической воды;
• смесей для тушения пожаров;
• отработанных масел и других ГСМ;
• технологических жидкостей и эмульсий низкой вязкости.

Относительно небольшие емкости востребованы на автотранспортных предприятиях, заправочных станциях, на территории предприятий. Резервуар объемом 18 м³ подземного типа целесообразно использовать на АЗС в пределах городской среды, наземные конструкции чаще устанавливают в промзонах на отдаленных территориях вдали от централизованных инженерных коммуникаций. Для простоты установки с применением автокрана к резервуару привариваются строповочные петли.

Конструкция резервуаров РГСД-18 м³

Внутренний и внешний корпусы изготовлены методом сварки из вальцованной по радиусу листовой стали, боковых обечаек. Цилиндрическая часть приваривается к торцевым элементам встык. Форма днища зависит от плотности содержимого. Продольные и поперечные сварные стыковые швы усилены металлическими прокладками. Все неразъемные сварные соединения проверяются на сплошность и герметичность методами неразрушающего контроля.

Рабочее давление жидкой среды

Стандартное расстояние между двумя корпусами – 4 мм. По требованию заказчика межстенный зазор увеличивается. Внутренняя емкость бывает однокамерной, многокамерной и двойными перегородками. Для каждого отсека предусмотрен технологический лаз, трубная расходная арматура. Горловины для техобслуживания плотно закрываются люками.

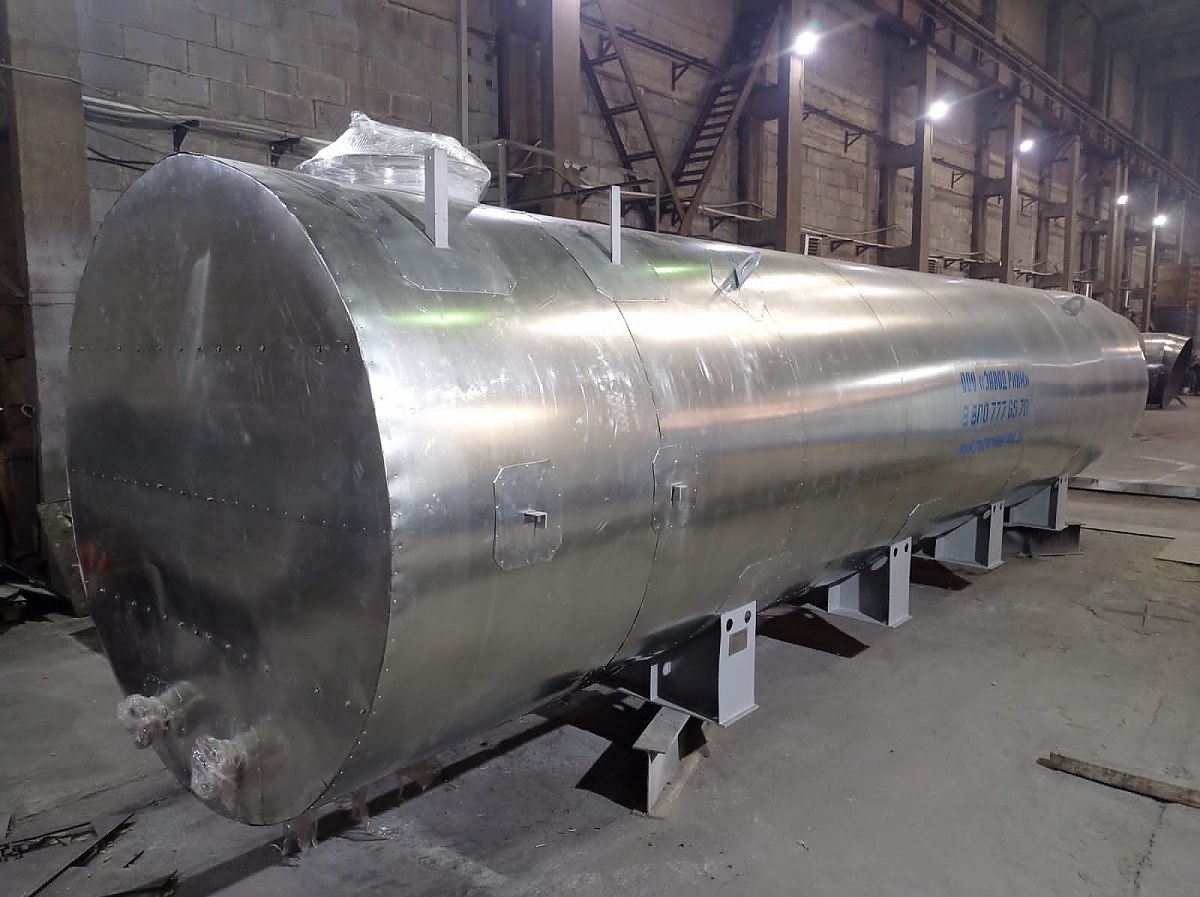

В наружной стенке имеется люк-лаз, дренажный патрубок для доступа в межстенную оболочку, манометр для контроля давления. Пространство между стенками герметизируется для вакуумного разряжения до 0,01 кгс/см². При необходимости оболочка заполняется органической жидкостью или газом с низкой теплопроводностью. Допускается закачка вспененного полимера для формирования теплоизоляции. Возможно утепление конструкции листовыми утеплителями сформированием защитного кожуха из оцинкованной стали.

В состав оборудования КИПиA входят:

• датчики уровня жидкости (устанавливаются на нижней точке и внизу емкости);
• звуковые или световые сигнализаторы;
• приборы контроля параметров температуры, давления газов, скапливающихся у горловины.

В резервуаре РГСД-18 м³ для безопасной эксплуатации предусмотрены дыхательные клапаны, хлопуши. На емкостях с взрывоопасными и горючими смесями делает заземляющий контур для отвода статического электричества.

Физико-механические свойства используемых марок стали

Коррозионная защита, АКЗ на резервуар РГСД-18 кубов

Барьер, препятствующий межкристаллитной, атмосферной и электрохимической коррозии, формируют согласно проектной документации. Для этих целей используют:

• горячее (термохимическое) цинкование;
• холодную оцинковку (цинкующие составы);
• порошковое эпоксидное окрашивание;
• эпоксидные ЛКМ;
• битумные мастики.

Вид покрытия зависит от назначения емкости и режима заполнения/откачивания жидкостей.

Технические характеристики РГСД-18 м³

Наземные резервуары типа РГСД вместимостью 18 м³ при необходимости комплектуются системами подогрева. Они помогают поддерживать нужный температурный режим. Виды обогрева емкостей:

• змеевик монтируют внутри емкости, снаружи располагается блок подогрев;
• по наружному корпусу прокладывается контур из самонагревающегося кабеля;
• в качестве теплообменной рубашки используется межстенное пространство емкости РГСД.

Выбор системы отопления выбирается с учетом пожеланий заказчика.
