Резервуар вертикальный РВС 20 м3

Резервуар вертикальный РВС 20 м3

Резервуар вертикальный РВС 20 м3



Резервуар РВС – это стальная вертикальная емкость, изготовление которой вы можете заказать на Заводе Резервуаров и Негабаритных Металлоконструкций по договорной цене с доставкой. Наземное оборудование этого типа имеет объем 20 м3 и предназначено для хранения, учета и выдачи жидких продуктов в составе резервуарных парков и индивидуально.

Описание конструкции

Установленная на опоры емкость представляет собой металлическую напорную башню высотой 4500 мм, что в большинстве случаев позволяет отказаться от использования погружного насосного оборудования. Основные конструкции резервуара:

  • несущие стенки;
  • плоское днище;
  • бескаркасная крыша;
  • опорное кольцо крыши;
  • анкерные крепления стенок;
  • кольца жёсткости;
  • металлическая опорная рама.

В числе вспомогательных элементов может быть плавающая крыша понтонного типа, лестницы, ограждения, люки, указатель уровня, дыхательные трубки и присоединительные патрубки.

Днище

Толщина дна не рассчитывается, а назначается конструктивными требованиями для приварки стенок, с учетом гидростатического давления жидкости.

Конструкция стенок

Стенки резервуара, состоящие из стальных листов одной толщины, сварены из листовой стали в виде полос, которые называются поясами. Сварка выполняется встык с перекрытием вертикальных стыков.

Устройство крыши

Крыша резервуара может быть плоской, конической, купольной, самонесущей сферической или с понтоном. В качестве несущей опоры используются особые фермы, стенки и центральная колонна внутри. Это позволяет удерживать снеговые нагрузки и периодически возникающий вакуум на уровне не более 240 Па.

Технические и эксплуатационные характеристики

Параметр

Единица измерения

Величина

Объем

м3

20

Внутренний диаметр

мм

2600

Высота по стене

3800

Толщина стенки и днища

5,0

Количество листовых поясов

шт

3

Настил крыши

мм

4,0

Для изготовления емкости и других элементов используются стали марок Ст3 и 09Г2С. Имеется возможность изготовление резервуара из нержавеющей стали, которые можно использовать для хранения запаса питьевой воды и пищевых продуктов.

Дополнительное усиление

Для того чтобы придать конструкции дополнительную прочность и сохранить геометрическую форму после наполнения внутри устанавливаются дополнительные ребра жесткости. Это верхняя опора под стационарную крышу, промежуточные и формообразующие кольца. Эти элементы имеют неразрывное сечение по периметру и соединяются на сварке.

Тепловая изоляция и защита от коррозии

По согласованию с заказчиком резервуары могут быть покрыты слоем тепловой изоляции и предусматривать наличие системы обогрева. Это может потребоваться при хранении темных нефтепродуктов и при низких температурах на улице в холодное время года. В качестве нагревательного элемента устанавливается трубчатый змеевик или греющий электрический кабель.

Для защиты от коррозии все металлические элементы конструкции окрашиваются полимерной краской по грунту. При этом тепловая изоляция закрывается защитным водонепроницаемым слоем.

Особенности монтажа

Вертикальные резервуары объемом 20 м3 отгружаются заказчику полностью подготовленными к установке по месту. Для монтажа емкости требуется обустроить прочный железобетонный фундамент с металлическими закладными элементами. Конструкция фундаментного основания должна определять проектом в зависимости от типа почвы, глубины грунтовых вод, уровня промерзания и других факторов. Для упрощения установки конструкцией предусмотрено наличие металлических ложементов. При хранении горюче-смазочных материалов требуется установка молниеотвода и наличие заземления.

Применение

Стальной вертикальный резервуар РВС-20 предназначен для хранения нефтепродуктов, технической воды и других жидкостей плотностью не более 1,1 кг/дм3. Это могут быть

  • светлые нефтепродукты — бензин, дизельное топливо, керосин, растворители;
  • темные нефтепродукты — битум, мазут;
  • любые химически неактивные жидкости;
  • чистая и техническая вода;
  • технологические охлаждающие жидкости;
  • противопожарный запас воды.



Для оформления заказа на изготовление и доставку резервуара оставьте заявку на сайте или свяжитесь с нами по телефону.

Рассчитать стоимость или купить "Резервуар вертикальный РВС 20 м3" от Завода Резервуаров и Негабаритных Металлоконструкций вы сможете всегда в короткие сроки.

Широкая номенклатура изготавливаемая нашим предприятием ценится надежностью конструкций и высокими техническими характеристиками, мы изготавливаем как габаритные так и негабаритные металлоконструкции и прочие металлоизделия,  емкости, сосуды, аппараты.

Весь штат нашего предприятия – это высококвалифицированные специалисты !

Собственный цех горячего оцинкования , позволяет произвести антикоррозионное покрытие согласно нормативам по ГОСТ 9.307-89, а так же покрытие от коррозии и старения по ГОСТ 9.302-88, ГОСТ 9.308-85, ГОСТ 9.301-86, 9.306-85, СП 28.13330.2012.

Так же мы всегда готовы предоставить услуги по огнезащитной обработке и конструктивной огнезащите по ГОСТ Р 53295-2006

РазработкаКМД– от 1-го дня.

Перевезем, доставим все необходимые металлоконструкции, комплектующие и емкости до Вашего объекта в любой город России!

Для оформления заказа и определение ценовой политики в Кемерово на "Резервуар вертикальный РВС 20 м3" Вам достаточно набрать по телефону +7 (3842) 65-02-52 или отправить заявку на наш электронный адрес kemerovo@rezervuar-met.ru

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

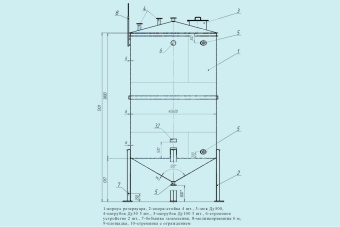

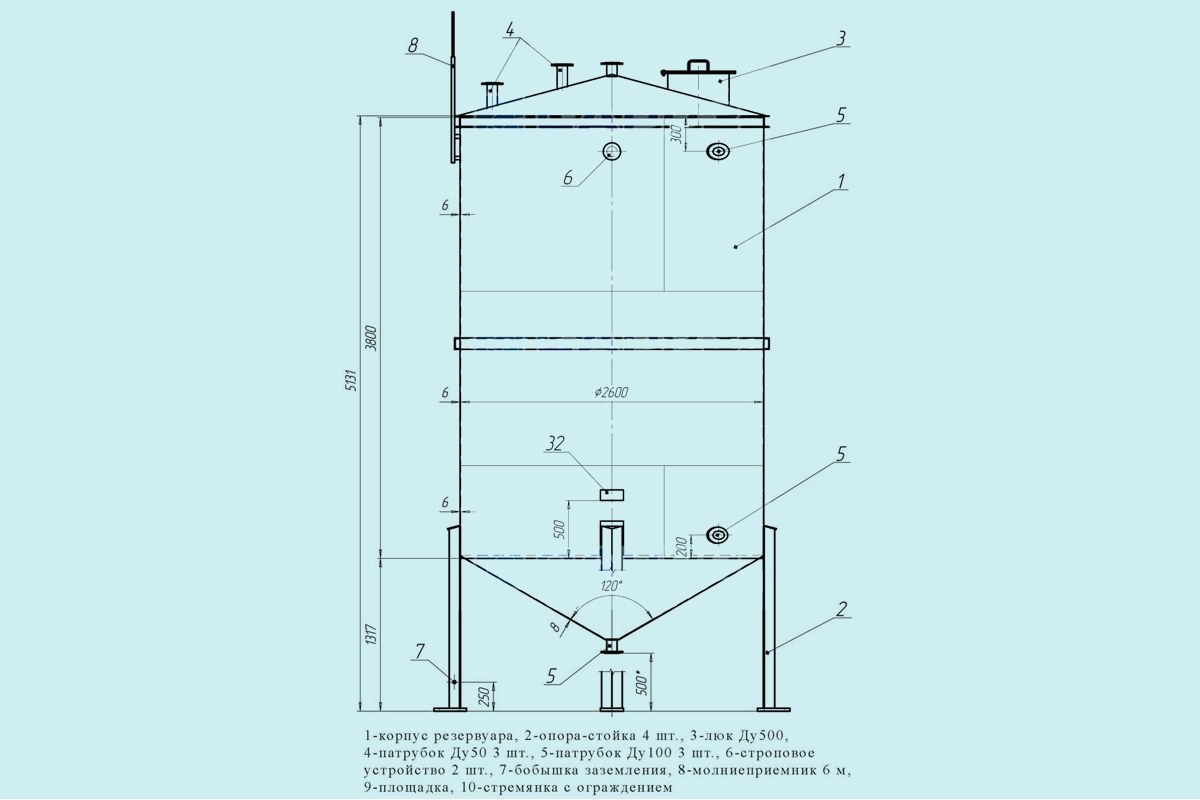

Чертежи
