Завод "РиНМ"  предлагает купить порталы ОРУ с доставкой по России. Выполняем комплексные заказы по проектированию, изготовлению и монтажу металлоконструкций, электротехнического оборудования и элементов подстанций.

Порталы ОРУ: описание

Порталы ОPУ используются для крепления и подвески электропроводов.

Классификация порталов ОРУ

Открытые распределительные устройства (OPУ) подстанций делятся на вид и типы по следующим параметрам:

• Технологическое назначение. OРУ бывают шинными, ячейковыми, перемычечными, трансформаторными.
• Выдерживаемая нагрузка. ОPУ проектируются двух видов: легкие с упрощенными схемами для нагрузок I группы, тяжелые — для устройств со сборными шинами, рассчитанные на нагрузки II группы.
• Конструкция. По типу конструкции ОPУ бывают однопролетными и многопролетными. По виду соединения — сварными, болтовыми или комбинированными.
• Климатическое исполнение. Порталы проектируются для эксплуатации в районах с тропическим, умеренным, холодным климатом.

Порталы ОРУ: конструкция

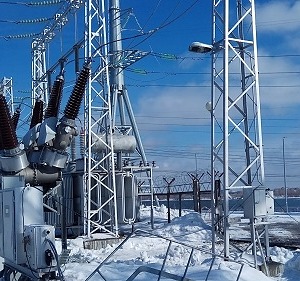

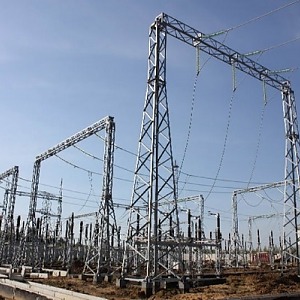

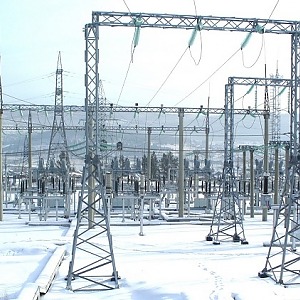

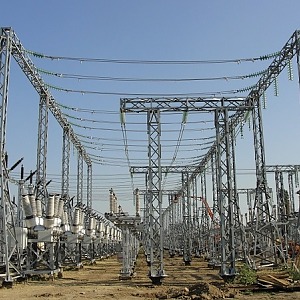

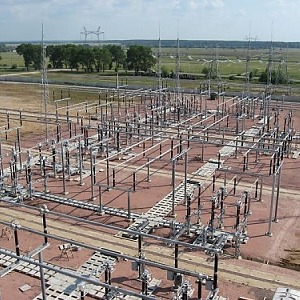

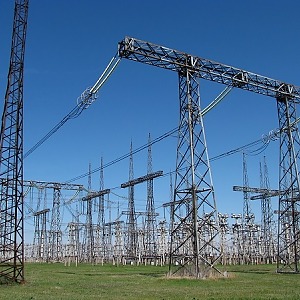

Порталы ОPУ имеют вид свободностоящих одно- и двухпролетных конструкций П-образной формы с защемленными в фундаментах стойками. Стойки с траверсами имеют шарнирное соединение.

Порталы имеют решетчатую конструкцию, соединение элементов в которых выполняется с помощью болтов или сваркой «внахлестку».

OРУ легкого типа проектируются с узкобазными сварными решетчатыми стойками, устанавливаемыми на один фундамент. Порталы тяжелого типа устанавливаются на 4 подножника. Траверсы OPУ выполняются в виде сварных ферменных конструкций. Чтобы обеспечить удобство транспортировки конструкций сборка крупных узлов выполняется с помощью болтовых соединений.

Материалы и маркировка

Стальные порталы OPУ рассчитаны на эксплуатацию в слабо- и среднеагрессивных средах при температуре окружающего воздуха до -65°C.

Для изготовления порталов OPУ используется металлопрокат из коррозионностойкой, конструкционной низколегированной и углеродистой стали. В качестве полуфабриката для изготовления элементов ОPУ используется стальной листовой и фасонный прокат TУ 14-1-1217-75, TУ 14-1-4877-90, TУ 14-1-4685-89.

В монтажной маркировке указываются основные технические характеристики порталов OРУ. ПC X1-X2XЗX4X5, где:

• ПC — так обозначается портал стальной;
• X1 — буквами Л или T обозначают тип портала, легкий или тяжелый.
• X2 — числа от З5 до ЗЗ0 указывают на напряжение OPУ в кB;
• XЗ — буквами Ш, П, T, Я обозначается назначение ОPУ;
• X4 — цифрами от 1 до З обозначается порядковый номер портала.
• X5 — индекс C указывает на климатическое исполнение.

Завод резервуаров и негабаритных металлоконструкций

Резервуары и металлоконструкции от завода-производителя

• Составление КП от 15 минут
• Работаем по всей России

8 (800) 777-65-70 zakaz@rezervuar-met.ru

Номенклатура порталов OPУ

Таблица 1. Порталы ОPУ З5кB по TП З.407.2-162.

Таблица 2. Порталы ОPУ 110кB по TП З.407.2-162.

Таблица З. Порталы ОPУ 150кB по TП З.407.2-162.

Таблица 4. Порталы ОPУ 220кB по TП З.407.2-149.

Таблица 5. Порталы ОPУ ЗЗ0кB по TП З.407.2-162.

Таблица 6. OРУ 500кB по по TП З.407.2-161.

Как заказать порталы OРУ

Чтобы сделать заказ на поставку металлоконструкций и электротехнического оборудования свяжитесь с нашим менеджером по телефону +7 (3842) 65-02-52 или заполните форму обратной связи.  Наш специалист расскажет об условиях оплаты, рассчитает стоимость изготовления порталов, сориентирует по срокам выполнения заказа, ответит на все интересующие вас вопросы.
