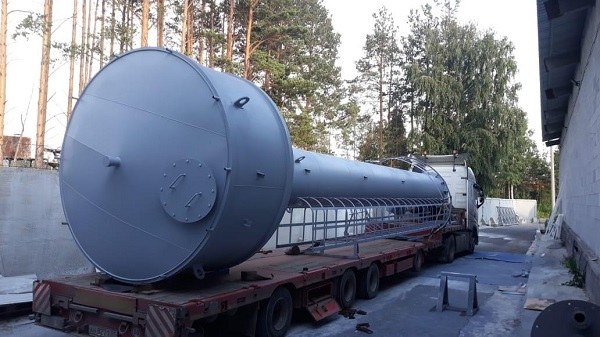

Башня Рожновского ВБР 50/18

Башня Рожновского ВБР 50/18

Башня Рожновского ВБР 50/18: описание

Завод резервуаров и негабаритных металлоконструкций принимает заказы на изготовление унифицированных водонапорных башен серии ВБР 50/18. Они предназначены для хранения, распределения, подачи и регулирования неравномерности потребления питьевой воды. Наибольшее распространение башни Рожновского получили в сельской местности и небольших населенных пунктах.

Башни представляют собой сварную конструкцию из листовой стали толщиной 4-6 мм, состоящую из:

  • верхнего бака объемом 50 м3;
  • цилиндрической наполняемой опоры;
  • наружной лестницы;
  • конусной крышки бака с ограждением;
  • плоского приварного днища;
  • верхнего и нижнего смотрового люка;
  • металлических скоб для спуска внутрь;
  • внутренних элементов для удержания льда.

По требованию заказчика возможна комплектация молниеотводом. Подача воды в бак осуществляется с помощью насосов. Для защиты от коррозии поверхность металла может быть окрашена за 2 раза по грунту или покрыта слоем цинка. Верхний люк может не устанавливаться.

Технические характеристики Башни Рожновского ВБР 50/18

Согласно типовым проектам башни Рожновского ВБР 50/18 выпускаются в трех модификациях по своим техническим параметрам.

Марка Диаметр опоры, мм Диаметр бака, мм Вес, кг Объем бака, м3 Высота опоры до дна бака, мм Типовая серия
ВБР-50У-18-1 1220 3020

6350 50 18 901-5-29
ВБР-50У-18-1 2000 8350 901-5-32с
ВБР-50У-18-1 3020 9390 901-5-53с

Важная конструктивная особенность заключается в том, приваренные к внутренней поверхности штыри или скобы способствуют образованию сплошного ледяного покрытия. В результате лед выступает в роли тепловой изоляции и вода в холодное время года не замерзает. Предельная температура эксплуатации зависит от размеров опоры и может достигать -45°C при диаметре нижней части 3020 мм. Высота башни и уровень ее заполнения определяет величину давления в водопроводе. Подача воды от насосной станции осуществляется в нижнюю часть опоры.

Технические характеристики:

  • ветровое давление – 38 кгс/м2;
  • предельный вес снегового покрова – 100 кгс/м2;
  • сейсмический район до 6 баллов;
  • грунт для монтажа фундамента – устойчивый не пучинистый;
  • наличие высоких грунтовых вод недопустимо;
  • двукратный водообмен при температуре наружного воздуха ниже -20°C.

Монтаж ВБР 50/18

Установка водонапорной башни осуществляется на монолитный железобетонный фундамент с закладными деталями, которые заказываются на нашем заводе отдельно. Сама металлическая конструкция поставляется в виде двух основных сборочных элементов. Их соединение выполняется на земле возле места установки ВБР. Собранную башню Рожновского ставят в вертикальное положение при помощи грузоподъемного механизма. При необходимости все проектные и монтажные работы могут быть выполнены работниками завода изготовителя.

Нижняя часть опоры присыпается грунтом на высоту 1,0-1,2 метра для защиты от замерзания. В случае сильных ветровых нагрузок возможна установка тросовых растяжек.

Указания по эксплуатации ВБР 50/18

Сборка и монтаж конструкции должны производиться строительно-монтажной организацией или бригадой завода-изготовителя. Расчетный срок до первого капитального ремонта башни ВБР 50/18 составляет 10 лет. Реальный период 15-20 лет. Эксплуатационная организация должна обеспечить ежегодный осмотр с определением состояния металла, антикоррозионных покрытий, подводящего трубопровода, насосного оборудования и элементов для удержания льда. Во время технического осмотра проверяется вертикальность установки башни, отсутствие течей, целостность растяжек, сохранность железобетонного фундамента. Соблюдение этих требований может увеличить срок эксплуатации водонапорной башни Рожновского вдвое.

Комплектация, цена и доставка ВБР 50/18

В комплект поставки ВБР 50/18 входит:

  • бак с приваренной конусной крышкой, переливной трубой и внутренними скобами для удержания льда;
  • цилиндрическая опора с плоским днищем и смотровым люком;
  • металлическая лестница с ограждением безопасности;
  • промежуточная площадка.

Дополнительно может быть поставлено насосное оборудование, запорная арматура, растяжки и молниеотвод. Доставка в любой регион России автомобильным или железнодорожным транспортом.

Стоимость водонапорной башни Рожновского зависит от металлоемкости конструкции, типа защиты от коррозии и комплектации. Постоянным клиентам скидки. Более подробная информация по телефону 8 (800) 777-65-70.
